УКВ. 15 эл. Q-Y RU6LS. 430-440 мгц.

ru6ls

Дата: Четверг, 12.11.2009, 09:49 | Сообщение # 1

Admin

Группа: Радиолюбитель

Сообщений: 442

Награды: 5

Замечания: 0%

Статус: Offline

15 эл. Q-Y RU6LS 430-440 мгц.

Здесь будет весь материал по Антенне 15-23 эл. "Q-Y RU6LS 430-440мгц".

http://6ls.ru/_fr/2/8109978.gif

Прикрепления: 8109978.gif(70Kb)

ru6ls

Дата: Четверг, 12.11.2009, 10:21 | Сообщение # 2

Admin

Группа: Радиолюбитель

Сообщений: 442

Награды: 5

Замечания: 0%

Статус: Offline

Прикрепления: 7543591.jpg(106Kb) · 9379765.jpg(13Kb)

igla

Дата: Четверг, 12.11.2009, 10:31 | Сообщение # 3

Admin

Группа: Администраторы

Сообщений: 170

Награды: 1

Статус: Offline

Прикрепления: 7622798.jpg(162Kb)

Иголочка.

igla

Дата: Четверг, 12.11.2009, 10:32 | Сообщение # 4

Admin

Группа: Администраторы

Сообщений: 170

Награды: 1

Статус: Offline

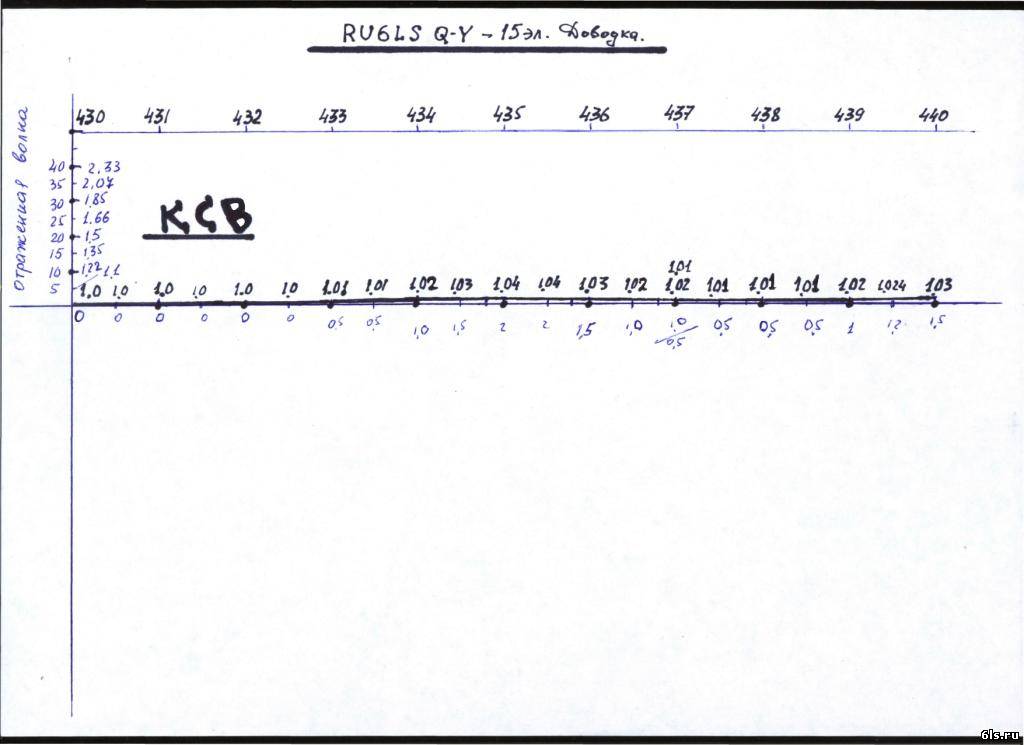

КСВ - фактическое. 15 эл."Q-Y RU6LS 430-440" мгц.

Прикрепления: 7523283.jpg(54Kb)

Иголочка.

igla

Дата: Воскресенье, 15.11.2009, 02:40 | Сообщение # 5

Admin

Группа: Администраторы

Сообщений: 170

Награды: 1

Статус: Offline

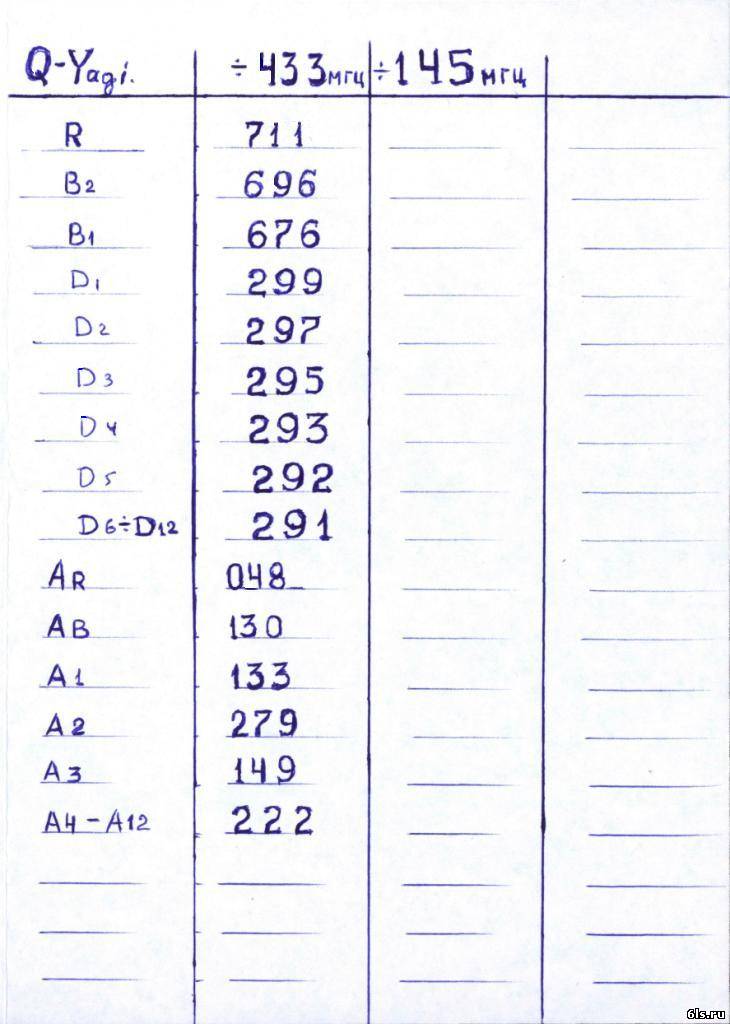

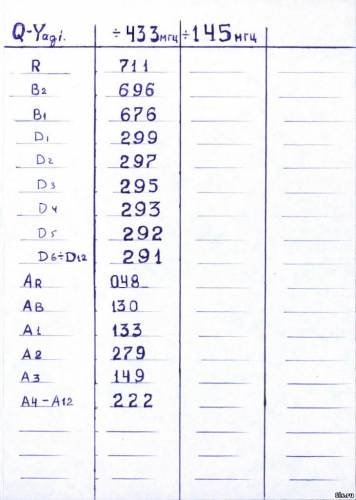

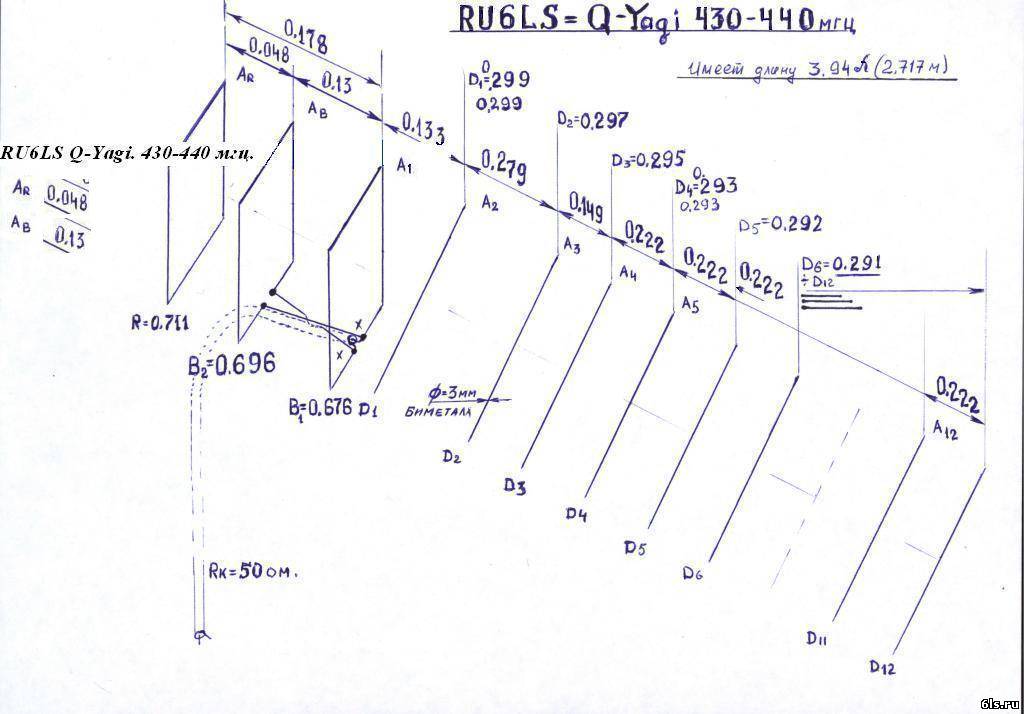

- Вся антенна выполнена из биметалла 3мм.
Для облегчения веса антенны, директора можно выполнить из
более легкого материала AL.
- На сегодня разработана 25 - элементная Q-Y RU6LS. С активным питанием.
- Бум изолированный. Rвх - 50 ОМ.
- Если будут вопросы по антенне, задавайте здесь.

Прикрепления: 6560612.jpg(13Kb) · 0427761.jpg(70Kb) · 6913774.jpg(67Kb)

Иголочка.

igla

Дата: Понедельник, 16.11.2009, 03:02 | Сообщение # 6

Admin

Группа: Администраторы

Сообщений: 170

Награды: 1

Статус: Offline

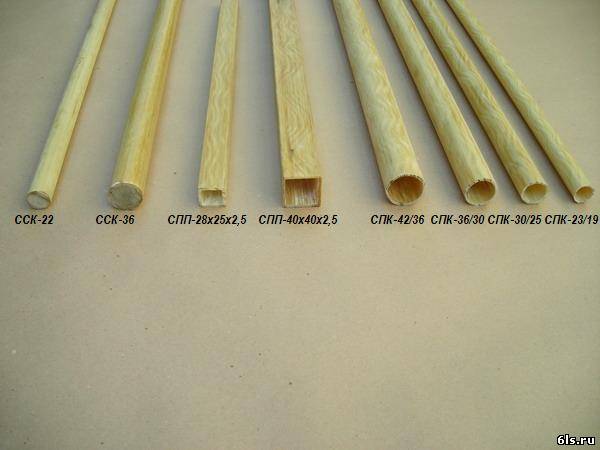

Сейчас используем материал для бумов.

Прикрепления: 0580486.jpg(34Kb)

Иголочка.
