Высокочастотные реле РПА16,
ВАМПИРДата: Вторник, 19.03.2013, 15:23 | Сообщение # 1
ВАМПИР
Группа: ВАМПИР
Сообщений: 1148
Награды: 5
Репутация: 3
Статус: Offline
РПА 16

Пишут что на 1296 ггц  - 200ватт.
А мы вам технические данные предоставим заводские.
А в них 15 ватт на 1000 ггц.
А 150 ватт заявленные на 400 мгц.

Прикрепления: 7312076.jpeg(243Kb)

ВАМПИРДата: Четверг, 28.03.2013, 18:01 | Сообщение # 2
ВАМПИР
Группа: ВАМПИР
Сообщений: 1148
Награды: 5
Репутация: 3
Статус: Offline
РЭВ 14, РЭВ15.

http://lampilich.narod.ru/chips/commut/38rpv5.html

Конструктивные данные



Реле РЗВ14, РЭВ15
Негерметичные, высокочастотные, коаксиальные, двухпозиционные, одностабильныереле постоянного тока РЗВ14, РЭВ15 предназначены для коммутации высокочастотных
сигналов частотой до 650 МГц при работе в коаксиальных трактах.
Условия эксплуатации

Температура окружающей среды от —60 до +100° С.
Относительная влажность до 98% при температуре не более +35° С.
Атмосферное давление от 96 до 104 кПа.

=============================

Технические характеристики





Прикрепления: 1997449.gif(8Kb) · 3487796.gif(9Kb) · 2933050.gif(4Kb) · 8026233.gif(6Kb) · 4779310.gif(6Kb)

gester2020Дата: Вторник, 31.05.2016, 10:45 | Сообщение # 3
Генерал-лейтенант
Группа: Администраторы
Сообщений: 497
Награды: 0
Репутация: 0
Статус: Online
http://www.eandc.ru/pdf/rele/rpv5.pdf

РПВ 5\7

https://im2-tub-ru.yandex.net/i?id=ef....5&w=480

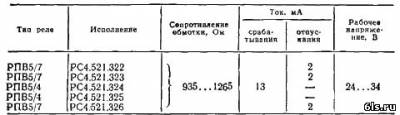

Реле поляризованное Рпв5/7 (Рс4.521.323)Разновидность: РадиокомпонентыСостояние: новоеОписание:
Реле поляризованное РПВ5/7 (РС4.521.323) 19086 года выпуска, новое Электромагнитное, высокочастотное, негерметичное, поляризованное, с коаксиальными выводами, с одним контактом на переключение с нормально замкнутого на нормально разомкнутое. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 500 МHz при мощности до 24 Вт и частотой до 1000 МHz при мощности до 2 Вт, вид климатического исполнения УХЛ. В комплект дам отчетные части ВЧ разъёмов. В наличие 4 шт, цена - за 1 шт. Звоните 096-210-56-47, 066-881-34-36 или пишите на backsight@mail.ru - договоримся. Отправляю «Интаймом» или «Новой почтой» - по Вашему выбору, с оплатой доставки получателем или самовывоз.
Прикрепления: rpv5.pdf(142Kb) · 1369328.jpg(16Kb)

gester2020Дата: Вторник, 31.05.2016, 15:54 | Сообщение # 4
Генерал-лейтенант
Группа: Администраторы
Сообщений: 497
Награды: 0
Репутация: 0
Статус: Online
Соединение частей вибратора между собой можно выполнить пластинками из меди или латуни шириной, равной приблизительно среднему диаметру трубки,-—20 мм. В заключение определяем резонансную длину вибратора. Для этого из графика рис. 74 находим для трубки диаметром 20 мм коэффициент укорочения k=0,483. Длина вибратора l=0,483 * 7692 мм =3715 мм.В диапазоне 144—146 Мгц, как правило, применяются сложные, многовибраторные антенны, в которых в целях облегчения согласования с фидером в качестве активного вибратора всегда применяют шлейф-вибратор. Расчет волнового сопротивления шлейфа-вибратора для этого диапазона производится по тем же формулам, графикам и номограммам. Длина вибратора определяется тем же способом и равна:Иногда в сложных антеннах имеет смысл применять двойной петлевой вибратор, имеющий сопротивление 600 ом.Схематическое изображение такого вибратора дано на рис. 83. Это позволяет в сложных антеннах повысить входное сопротивление до величины, практически пригодной для согласования с существующими фабричными кабелями.Рис. 83. Двойной петлевой вибратор. Для fcp - 39 Мгц I = 371 см для fcp~ 145 Мгц,  I = 100 см.
12345  голосов: 0 просмотров: 313  → Антенны

http://radiolamp.net/news....al.html

gester2020Дата: Вторник, 31.05.2016, 17:20 | Сообщение # 5
Генерал-лейтенант
Группа: Администраторы
Сообщений: 497
Награды: 0
Репутация: 0
Статус: Online
http://radiolamp.net/news....al.html

gester2020Дата: Вторник, 31.05.2016, 17:53 | Сообщение # 6
Генерал-лейтенант
Группа: Администраторы
Сообщений: 497
Награды: 0
Репутация: 0
Статус: Online
http://ra4hme.narod.ru/usiliteli_mocshnosti.htm
PA tazny
